چرخه عمر مصالح ساختمانی (LCA) چیست؟

همیشه تصور می‌شد که چرخه عمر مصالح ساختمانی (LCA) از لحظه‌ای شروع می‌شود که وارد کارگاه می‌شود. اما با تجربه سال‌ها فعالیت در پروژه‌های عمرانی، به وضوح آموخته‌ام که چرخه عمر واقعی یک مصالح، از لحظه استخراج اولین ماده خام در معدن آغاز می‌شود. وقتی که سنگ آهک برای تولید سیمان استخراج می‌شود، این تنها یک عملیات معدنی نیست، بلکه آغاز مسیری است که تأثیرات اکولوژیک، انرژی مصرفی و حتی انتشار گازهای گلخانه‌ای را به دنبال دارد. در این مرحله، انتخاب نوع سنگ، میزان خلوص کربنات کلسیم، درصد همراهی ناخالصی‌هایی چون Fe₂O₃ و MgO، تعیین‌کننده‌ رفتار بعدی سیمان در فرآیند پخت خواهد بود. به‌عنوان مثال، در فرآیند خرید پودر سنگ در تهران ، مهم است که از سنگ‌هایی با ویژگی‌های شیمیایی مناسب استفاده شود تا در نهایت کیفیت سیمان و ساختار بتن تضمین گردد.

تولید، نقطه بحرانی در چرخه عمر مصالح ساختمانی

فرآیند تولید مصالحی مانند سیمان، فولاد یا ترکیبات مرکب سیمانی، نه تنها از منظر انرژی‌بر بودن، بلکه از منظر پیچیدگی واکنش‌های شیمیایی و حساسیت به شرایط ترمودینامیکی، حیاتی‌ترین بخش چرخه عمر هر ماده ساختمانی محسوب می‌شود. در تولید سیمان پرتلند، واکنش‌های کلینکرسازی در کوره‌های دوار با دمای حدود ۱۴۵۰ تا ۱۵۰۰ درجه سانتی‌گراد رخ می‌دهند که در آن، کربنات کلسیم (CaCO₃) با سیلیس (SiO₂)، آلومینا (Al₂O₃) و فریت‌ها (Fe₂O₃) ترکیب می‌شود تا فازهای معدنی کلیدی مانند آلیت (C₃S)، بلیت (C₂S)، آلومینات (C₃A) و فریت کلسیم (C₄AF) شکل بگیرند.
اما آنچه در این مرحله بسیار حیاتی است، کنترل دقیق نرخ حرارت‌دهی، مدت زمان ماند مواد در ناحیه احتراق، درصد رطوبت اولیه در خوراک و همچنین تعادل استوکیومتری بین اکسیدهای اصلی است. کوچک‌ترین اختلال در نسبت CaO/SiO₂ (که باید در حدود ۲.۲ تا ۲.۸ حفظ شود) می‌تواند منجر به تشکیل فازهای بی‌اثر یا حتی مضر مانند periclase (MgO آزاد) یا belite کم کربن شود که در آینده باعث انبساط دیررس، ترک‌زایی یا کاهش مقاومت فشاری بتن خواهد شد.
از سوی دیگر، در فرآیند تولید فولاد، کنترل درصد عناصر آلیاژی مانند Mn، Cr، Ni و S نه تنها بر رفتار مکانیکی نهایی تأثیرگذار است، بلکه در قابلیت بازیافت، مقاومت به خوردگی و عملکرد در سیکل‌های حرارتی نقش محوری دارد. به عنوان نمونه، فولادهایی که دارای بیش از ۰.۱ درصد گوگرد هستند، به شدت مستعد ترک‌های بین‌دانه‌ای هستند که عمر خستگی آن‌ها را کاهش می‌دهد. در نتیجه، پالایش فلز مذاب و کاهش اکسیژن و سولفور آزاد در راکتور، نه یک توصیه کیفی، بلکه یک ضرورت فنی و ساختاری در تعیین عمر نهایی مصالح محسوب می‌شود.
در واقع، مرحله تولید نه تنها تعیین کننده ویژگی‌های اولیه مصالح است، بلکه به طور مستقیم بر مسیر واکنش‌های ثانویه پس از مصرف نیز اثر می‌گذارد. برای مثال، اگر فاز C₃A در کلینکر از مقدار بهینه فراتر رود، پتانسیل واکنش با سولفات‌ها در محیط‌های مرطوب افزایش یافته و تشکیل گسترده اترینگایت ثانویه، موجب تورم موضعی و ترک خوردگی بتن خواهد شد.
به همین دلیل است که من به عنوان یک مهندس میدانی، هیچ گاه صرفاً به مقاومت اولیه یا قیمت یک سیمان اکتفا نمی‌کنم. آنچه اهمیت دارد، درک دقیق از پروفایل شیمیایی، شرایط پخت و انطباق آن با محیط مصرف نهایی است؛ مسیری که تنها از مسیر تولید مهندسی شده و دقیق می‌گذرد.

در جدول زیر، خلاصه‌ای از نسبت‌های بهینه ترکیب مواد خام سیمان پرتلند و اثر هرکدام آورده شده است:

مصرف در محل و تعامل با محیط

برخلاف تصور رایج، بخش مهمی از چرخه عمر مصالح ساختمانی (LCA)، زمانی رخ می‌دهد که آن مصالح در دل سازه قرار می‌گیرند و با عوامل محیطی، مکانیکی، شیمیایی و زیستی رو به رو می‌شوند. تجربه کار در اقلیم‌های متنوع به من آموخته که یک ترکیب بتن که در منطقه نیمه خشک عملکرد خوبی دارد، لزوماً در شرایط اقلیم مرطوب یا سولفاتی عملکرد مشابهی نخواهد داشت. فازهای هیدراته شده سیمان، به ویژه C-S-H و اترینگایت‌ها، در برابر حمله یون‌های سولفات یا کلرید بسیار حساس‌اند. اگر پوزولان مناسب در ترکیب نباشد، یا آب اختلاط ناخالصی کلریدی داشته باشد، فرآیند خوردگی آرماتور به شکل خاموش اما پیوسته آغاز می‌شود.
در این مرحله، عواملی مانند نفوذ پذیری بتن، نوع سنگدانه، حضور دوده سیلیسی یا خاکستر بادی و حتی نسبت دقیق آب به سیمان، بر دوام سازه تأثیر مستقیمی دارند.

فاکتورهای کلیدی مؤثر بر دوام چرخه عمر مصالح ساختمانی

• نسبت آب به سیمان (W/C) کمتر از 0.45
• استفاده از میکروسیلیس برای کاهش تخلخل
• سنگدانه‌های مقاوم در برابر واکنش قلیایی-سیلیسی (ASR)
• افزودنی‌های کاهش‌دهنده نفوذ یون کلرید (Type F و G)

فرسایش، نگهداری و مرگ تدریجی ماده

مصالح ساختمانی، حتی اگر در بهترین شرایط تولید شده باشند، تحت بارهای دینامیکی، چرخه‌های ذوب و یخبندان، رطوبت‌های متغیر، گازهای خورنده و بارهای تکرار شونده، دچار تخریب تدریجی می‌شوند. در بتن، این تخریب اغلب با ترک‌های سطحی آغاز شده و با از دست رفتن تدریجی خواص مکانیکی همراه است. در فولاد، ترک‌های ریز ناشی از خستگی فلز، ابتدا ناپیدا هستند و تنها با تحلیل متالورژیکی نمایان می‌شوند. این مسئله در مصالح دیگر همچون خرید آجر فشاری نیز صادق است، چرا که استفاده از آجرهایی با کیفیت پایین می‌تواند در طول زمان باعث کاهش دوام دیوارهای ساخته‌شده از آن‌ها شود.

در یکی از آزمایش‌های تخصصی که بر روی بتن‌های حاوی نانو سیلیس انجام دادیم، مشخص شد که غلظت نانوذرات کمتر از 3% وزنی، به شکل محسوسی موجب افزایش تراکم شبکه C-S-H و کاهش سرعت نفوذ CO₂ شد. این اثر مستقیماً در کاهش ضریب کربناته شدن نقش داشت.

بازیافت یا مرگ نهایی

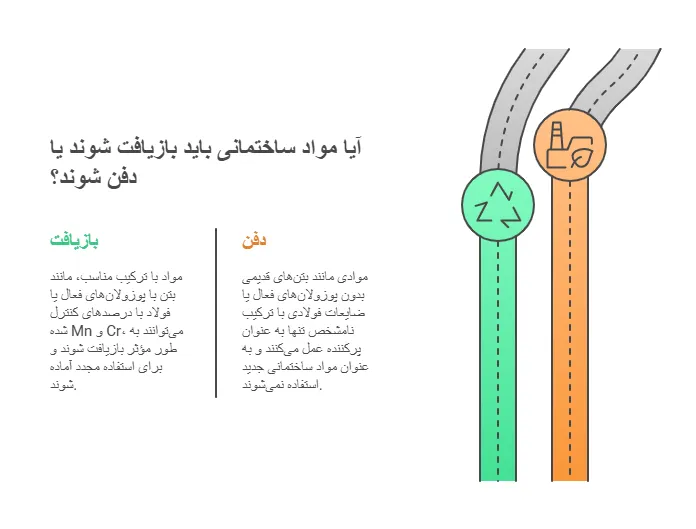

در پایان چرخه، مصالح یا به بازیافت وارد می‌شوند، یا دفن می‌گردند. اما نکته اینجاست که تنها برخی مصالح، آن هم با ترکیب مناسب، قابلیت بازیافت واقعی دارند. بتن‌های قدیمی که فاقد پوزولان‌های فعال‌اند یا ملات‌های آهکی با ساختار باز شده، در هنگام بازیافت تنها به عنوان پرکننده عمل می‌کنند، نه ماده ساختاری جدید.
در مورد فولاد، آلیاژهایی که دارای درصد کنترل شده از Mn و Cr هستند، در کوره‌های القایی با کمترین تلفات دوباره ذوب می‌شوند و برای استفاده مجدد آماده می‌گردند. اما در بسیاری از پروژه‌های داخلی، از ضایعات فولادی با درصدهای نامشخص استفاده می‌شود که کیفیت آلیاژ باز تولید شده را کاهش می‌دهد.

چرخه‌ای که فقط با انتخاب آگاهانه کامل می‌شود

در طول سال‌ها فعالیت میدانی، این نکته برایم مسجل شده که تنها راه کاهش آسیب‌ چرخه عمر مصالح ساختمانی (LCA)، انتخاب برندهایی است که فرآیند تولیدشان با کنترل کامل بر ترکیب شیمیایی، رفتار بلند مدت، و کیفیت میدانی همراه باشد. مصالحی که تنها با ظاهر زیبا یا تبلیغات گسترده وارد بازار شده‌اند، در آزمون زمان شکست می‌خورند.
یکی از برندهایی که در این زمینه توانسته استانداردهای واقعی چرخه عمر را رعایت کند، «پخش مصالح ساختمانی هانی – پرتلند» است. سیمان‌های اصلاح ‌شده این برند، نه ‌تنها در مرحله تولید دارای کمترین انحراف از ترکیب بهینه هستند، بلکه در عملکردهای بلند مدت، نتایجی فراتر از حد انتظار ارائه داده‌اند. در چند پروژه اخیر، مقایسه مقاومت فشاری ۹۰ روزه بتن ساخته ‌شده با سیمان این برند، با نمونه‌های روتین بازار، نشان داد که منحنی افت مقاومت در دوره‌های زمانی بلند مدت به ‌شکل محسوسی هموارتر است، به ‌ویژه در اقلیم‌های مرطوب.
چرخه عمر مصالح ساختمانی، تنها یک نمودار نیست. مجموعه‌ای از تصمیمات در انتخاب ماده، ترکیب شیمیایی، نحوه نگهداری، شرایط اجرایی و حتی برند تأمین ‌کننده است. من به ‌عنوان مهندس، دیگر مصالح را تنها از روی برگه مشخصات فنی نمی‌سنجم. بلکه به آن‌ها به‌ چشم موجوداتی زنده می‌نگرم که هرکدام، زندگی، بلوغ و مرگ دارند. اگر قرار است سازه‌هایی پایدار بسازیم، باید مصالحی انتخاب کنیم که نه‌ تنها خودشان زنده بمانند، بلکه در طول عمرشان، به‌ جای تخریب، از سازه محافظت کنند.

سوالات پر تکرار

１. تفاوت بین عمر مفید و چرخه عمر مصالح ساختمانی چیست؟
پاسخ: عمر مفید معمولاً به بازه‌ای اشاره دارد که مصالح به ‌طور مؤثر در سازه باقی می‌مانند، در حالی که چرخه عمر مصالح ساختمانی شامل کل مسیر از استخراج مواد اولیه تا بازیافت یا تخریب نهایی است.

２. آیا می‌توان بتن‌های تخریب‌ شده را کاملاً بازیافت کرد؟
پاسخ: خیر، تنها بتن‌هایی با طراحی مناسب و فاقد افزودنی‌های مخرب قابل بازیافت با کیفیت ساختاری هستند. اغلب بتن‌های قدیمی صرفاً به‌ عنوان پرکننده استفاده می‌شوند.

３. چه فاکتورهایی بیشترین تأثیر را بر چرخه عمر مصالح ساختمانی دارند؟
پاسخ: ترکیب شیمیایی، نسبت اختلاط، اقلیم محل اجرا، کیفیت اجرا و نوع نگهداری عوامل کلیدی هستند.

４. چگونه برند مصالح بر چرخه عمر اثرگذار است؟
پاسخ: برندهایی که بر کنترل کیفیت مواد اولیه، آزمایش‌های دوام، و مستند سازی علمی تمرکز دارند، چرخه عمر بالاتری برای مصالح خود تضمین می‌کنند. مثال آن، برند « پخش مصالح ساختمانی هانی – پرتلند » است.

بیشتر بخوانید: آیا ساختمان بدون آجر و سیمان ممکن است؟
